3.5耳机插头接线图及制作工艺流程介绍2016-09-09

来源:http://www.dgchatou.com发布时间 : 2016-09-09 作者: 无极电子 访问量: 2193

  前篇文章给大家介绍了3.5耳机插头命名规则和用途,这里给大家介绍3.5耳机插头的制作工艺、组成材质、产品性能等方面的知识。简单点说,3.5耳机插头命名中的MP即通常所说的单音,两极,由两个铜管组成;SP即通常所说的立体,三极;四极英文是4-pole;NI指产品是镀镍的;AU指产品是镀金的;NI\AU是指产品镀金和镀镍两种;Black(BK)指黑色;white指白色;green指绿色;red指红色;yellow(YE)指黄色。

  3.5耳机插头是经过铜棒车床加工-铜管、R头,铜带拉伸冲压-铜管-电镀-素材料排管-成型123极-电性测试-外观检测-OK入库等一系列工艺而成的。使用3.5mm插头的耳机时很多人会发现问题多多,而出现问题往往是在使用耳机时没有良好的习惯,例如将耳机插头插进手机或者播放器后直接放在袋中,接线位置变成了最常屈曲或者被拉扯的部分,经过日积月累之下,里面的线芯就会有折断的可能性,再经过平时使用时随意的摆动耳机线,线芯就会断开,耳机就会出现偏音或者是没声的情况。

  耳机出现一些小的问题其实我们也可以自己动手修理的,先来了解耳机的组成材质,主要由铜管(C3604)和PBT胶料组成,进行电镀(镀镍或镀金),或者先将铜管进行电镀,然后再组装。常规的插针由几段铜管组成取决于插针是几极的。

  对于可换线设计的耳机出现了诸如插头断裂或者是耳机线芯内部断开的状况,其实可以直接换线就能够继续使用,而且在换线的过程中,如果平时发现音质不佳或者是佩戴不舒服,通过换线其实也能够起到改善效果。对于不可换线的耳机,也可以通过自行添加插针的方式折腾耳机升级线,也有部分是直接改用新线材。作为损耗品,耳机使用时间越长自然就会有各种各样的问题,如果各位有了一些基础的维护常识,那么就可以避免再花费更多的预算去重新购买新的耳机。

  3.5耳机插头接线图,3.5耳机插头额定负荷:DC500V0.5A,接触电阻:50mΩ,电气寿命:3000-5000次,绝缘阻抗:100mΩ1秒钟内无击穿,适用温度:-25℃至85℃,耐高压:AC500V(50-60HZ)1min,适用湿度:85%RH,焊接温度:260±5°10s,插拔力:3-30N相当于0.3-3kg!

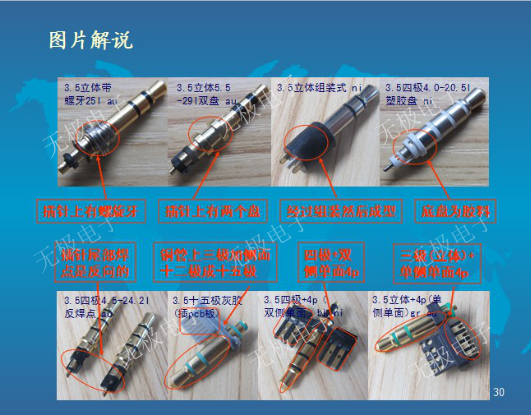

3.5耳机插头接线图


  大家在平时的使用过程中也要注重耳机的保养,无双电子是专业的耳机插头厂家,提供东莞DC插头,东莞usb插头,东莞耳机插头,东莞RCA插头,东莞音频插头,是一家主要以生产电子插头和连接器为主的厂家,集产品研发、设计、制造、销售、服务于一体,咨询热线:0769-86100681
