常见的音频插头有哪些?2016-10-31

来源:http://www.dgchatou.com发布时间 : 2016-10-31 作者: 无极电子 访问量: 1106

  如今科技在发展,各类电子产品也成为大家生活中很平常的一部分,很多人在面对数码音频产品的时候第一件事就是连线,除了电源线大家都比较熟悉之外,剩下一堆密集的各种音频接口,有的人可能就不知道该怎么接线了。这些接口不光功能不同,更让人头疼的是有的虽然功能不同,但外观却一样,这就给很多初级用户造成了很大的困扰。



  每款数码产品都有说明书,但很少有人养成去看说明书的习惯,但接触这些产品多的用户会慢慢熟悉那些看起来非常复杂的音频接口,通常在接口的旁边都会有相应的英文标注,如果遇到一款比较陌生的器材而且带有一些新的功能,那就需要仔细阅读说明书来进行识别和操作了。

  无双电子是专业生产和定制各类音频插头的厂家,下面为大家介绍一些常见的音频接口,接口其实包括对“接口”(interface)和“连接器”(connector)这两个方面的讨论,“连接器”我们通常也称之为“接头”或“插头”。 “接口”定义了电子设备之间连接的物理特性,包括传输的信号频率、强度,以及相应连线的类型、数量,还包括插头、插座的结构设计;而“连接器”则是在物理上实现设备之间连接的装置。

  2.5mm的TRS接头以前在手机耳机上比较流行,但现在已经不多见了,耳机接口基本被3.5mm接口一统江湖。而6.3mm的接头在很多专业设备和高档耳机上比较常见,但现在有不少高档耳机也逐渐开始改用3.5mm接头。TRS的含义是Tip(signal)、Ring(signal)、Sleeve(ground),分别代表了这种接头的3个触点,我们看到的就是被两段绝缘材料隔离开的三段金属柱。因此,3.5mm接头和6.3mm接头也被人称为“小三芯”和“大三芯”。

  模拟音频接口之TRS接口

  说到TRS接口,一般人初听可能不知道它是什么,不过只要把实物放在面前,大家就都知道它是什么了。其实日常生活中我们见得最多的就是TRS接口,它的接头外观是圆柱体形状,通常有三种尺寸1/4"(6.3mm)、1/8"(3.5mm)、3/32"(2.5mm),我们最常见的是3.5mm尺寸的接头。

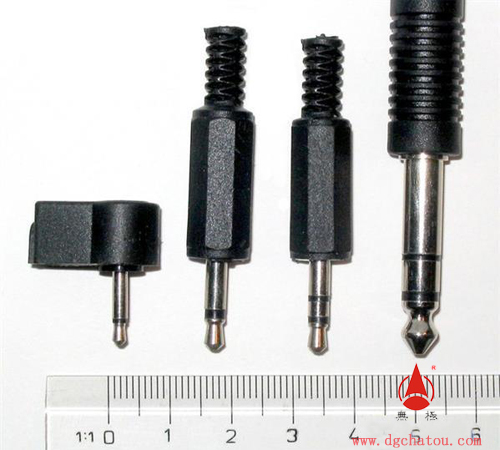

不同尺寸的TRS接头


  2.5mm的TRS接头以前在手机耳机上比较流行,但现在已经不多见了,耳机接口基本被3.5mm接口一统江湖。而6.3mm的接头在很多专业设备和高档耳机上比较常见,但现在有不少高档耳机也逐渐开始改用3.5mm接头。TRS的含义是Tip(signal)、Ring(signal)、Sleeve(ground),分别代表了这种接头的3个触点,我们看到的就是被两段绝缘材料隔离开的三段金属柱。因此,3.5mm接头和6.3mm接头也被人称为“小三芯”和“大三芯”。

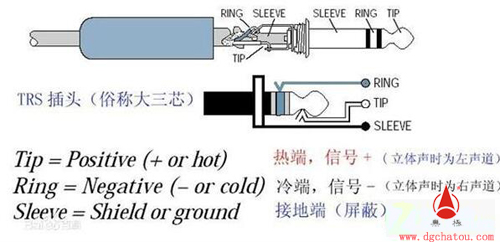

“大三芯”的构造


  TRS接口就是一个圆孔,其内部与接头对应,也有三个触点,彼此之间也被绝缘材料隔开。有的人说不还有四芯的插头吗?没错,我们在耳机或随身听上见到的四芯插头,多出来的那一芯是用来传送语音信号或控制信号。此外,还有一种用于耳机的四芯3.5mm插头则是用来传输平衡信号的。6.3mm的“大三芯”插头可用来传输平衡信号或非平衡立体声信号,也就是说它可以和我们后面要讲的XLR平衡接口一样,能够传输平衡信号,但因制作这样的平衡线成本比较高,所以一般只用在高档专业音频设备上。

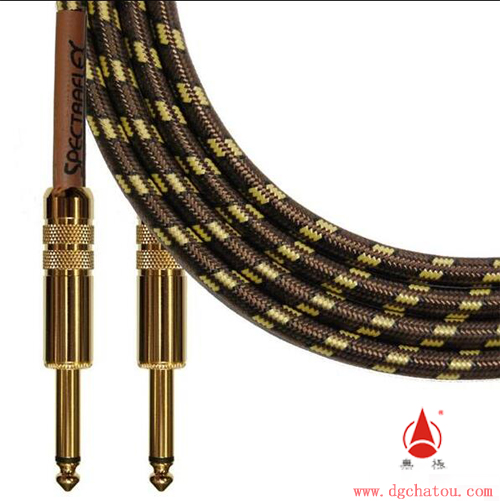

  二芯6.3mm TRS电吉他线

  当然,既然能加芯,那也可以减芯。二芯的TRS接头可以用来传送非平衡的单声道音频信号,比如电吉他用的线就是二芯的TRS线。所以,单从TRS接口外观来看,我们不会知道它是否支持平衡传输;单从芯数来看,我们也不能确定四芯及以上的TRS接头是否支持平衡传输,具体情况需要看设备。

  模拟音频接口之RCA接口

  RCA接口在我们日常生活中也非常常见,音箱、电视、功放、DVD机等设备上基本都有。它得名于美国无线电公司的英文缩写(Radio Corporation of America),上世纪40年代的时候,该公司将这种接口引入市场,用它来连接留声机和扬声器,也因此,它在欧州又称为PHONO接口。我们对它更熟悉的接头称呼则是“莲花头”。

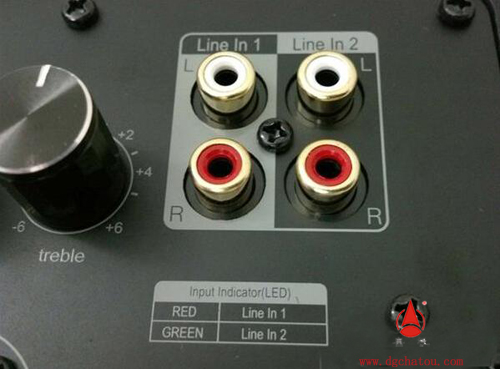

  RCA接口在我们日常生活中非常常见

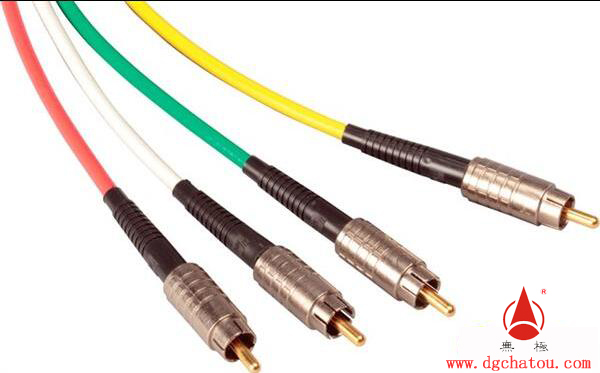

  被称为“莲花头”的RCA接头


  RCA接口采用同轴传输信号的方式,中轴用来传输信号,外沿一圈的接触层用来接地。每一根RCA线缆负责传输一个声道的音频信号,因此,可以根据对声道的实际需要,使用与之数量相匹配的RCA线缆。比如要组双声道立体声就需要两根RCA线缆。

  模拟音频接口之XLR接口

  XLR接口又被称为“卡农口”,这是因为James H. Cannon创立的Cannon Electric公司是它最初的生产商。它们最早的产品是“cannon X”系列,后来改进产品增加了一个锁定装置(Latch),于是在“X”后面增加了一个“L”;再后来又围绕着接头的金属触点增加了橡胶封口(Rubber compound),于是又在“L”后面增加了一个“R”。人们就把三个大写字母组合在一起,称这种接头为“XLR connector”。

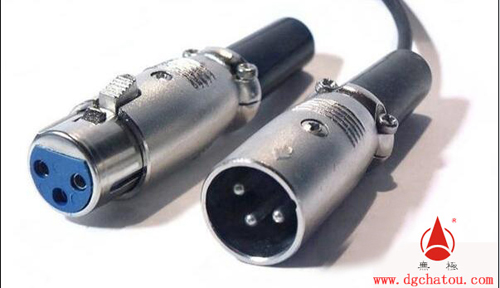

  比较常见的三芯XLR接口

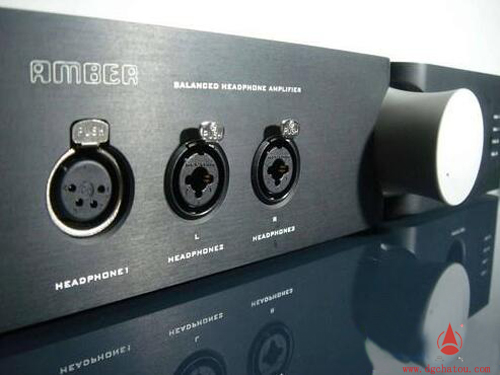

  有的耳放上面会提供四芯平衡XLR耳机接口


  我们通常见到的XLR插头是3脚的,当然也有2脚、4脚、5脚、6脚的,比如在一些高档耳机线上,我们也会看到四芯XLR平衡接头。XLR接口与“大三芯”TRS接口一样,可以用来传输音频平衡信号。这里我们简单说一下平衡信号与非平衡信号。声波转换成电信号后,如果直接传送就是非平衡信号,如果把原始信号反相180度,然后同时传送原始信号和反相信号,这就是平衡信号。平衡传输就是利用相位抵消原理,将音频信号传输过程中受到的其他干扰降至最低。当然,XLR接口也跟“大三芯”TRS接口一样,可以传输非平衡信号,因此光从接口看,我们是看不出来它
