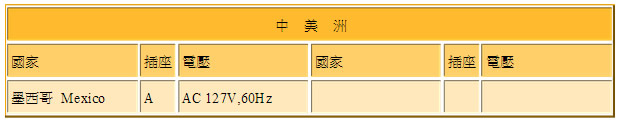

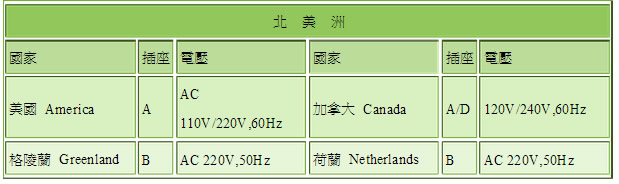

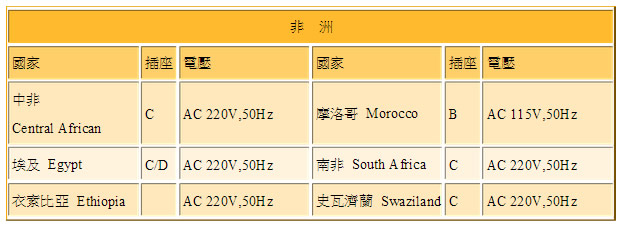

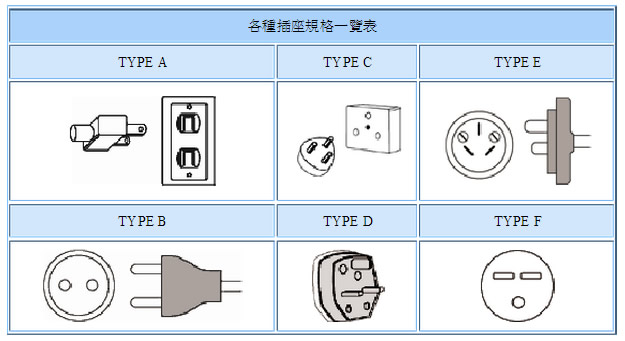

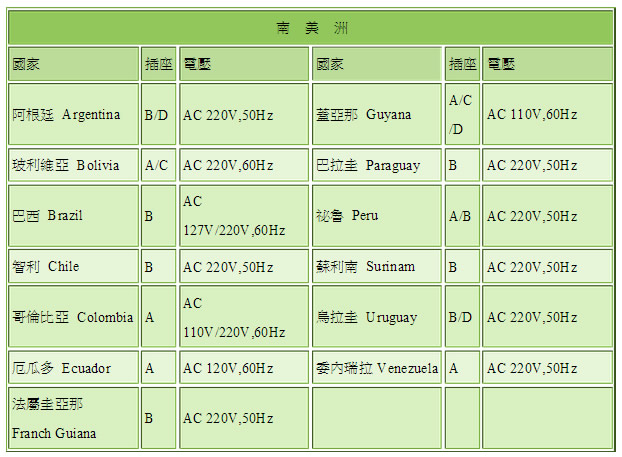

【DC插头】各种插座规格尺寸一览表2016-12-12

来源:http://www.dgchatou.com发布时间 : 2016-12-12 作者: 无极电子 访问量: 2839

  无双电子专业提供东莞DC插头,东莞usb插头,东莞耳机插头,东莞RCA插头,东莞音频插头等等,今天跟大家讲讲各种插座的规格尺寸:

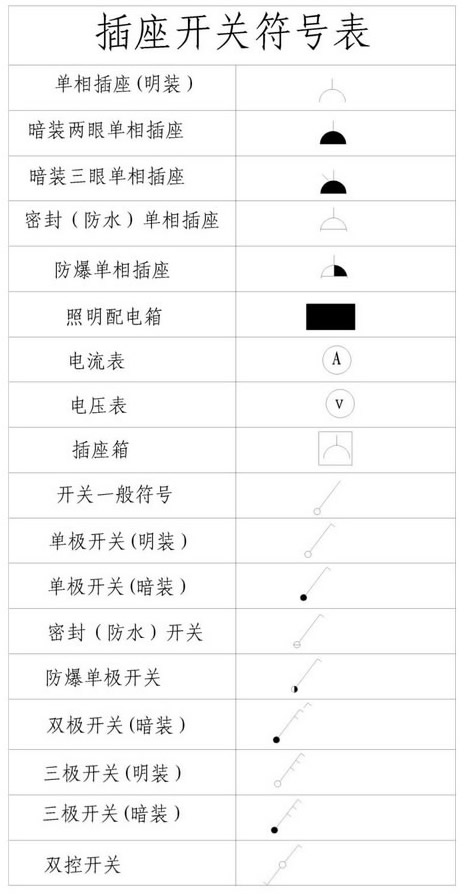

 插座符号一览表:


  单相插座

  1.相指的是火线,单相插座表示只是一根火线。

  2.“眼”指的是插座插孔的数量。

  3.单相插座电压是220V。

  4.单相插座只有“两眼”和“三眼”插座 5.接线种类:三眼:火线、零线、地线(左零、右火、中地)

  火线(L)、零线(N)、地线(E) 6.三相插座表示三根火线、火线之间的电压是380V。

  单极开关、双极开关、三极开关、四极开关

  1.单极开关指的是开关面板上只有一个翘板的开关,单联开关。

  2双极开关指的是开关面板上只有两个翘板的开关,控制两条支路。

  暗装和明装 明装就是在墙面上直接安装插座和开关,暗装就是在墙面上开孔,然后把开关和插座装上。

  双控开关

  双控开关就是一个开关同时带常开、常闭两个触点。

  两个开关控制一个灯。

  民用居住用电线的规范

  1.照明线(1.5平方铜芯绝缘线)(BV)

  2.插座线(2.5平方铜芯绝缘线)

  3.柜机空调、热水器、浴霸等大功率电器线(4平方铜芯绝缘线)

  4.水路和电路布线一定要做到横平竖直

  5.进户线(10平方铜芯绝缘线)

  线缆编号常见符号

  1.线缆编号中K表示控制,L表示铝线,ER表示阻燃,P代表数据线,H代表橡胶、V代表聚氯乙烯

  开关插座的一般高度

  1.一般开关的高度 1300MM

  2.床头两旁的开关高度 600~ 900MM

  3.空调插座的高度 2000MM

  4.一般插座的高度 450MM

  现今市场上电线管一般是PVC,看PVC管的阻燃性,给水管是PPR管,给水图纸上DN表示水管的内径

  1.BV—1*25/PC20—WC

  2.220v—32A AL—1

  3.BV—5*16MM2—PC32—WC/FC

  25平方聚氯乙烯绝缘铜芯线穿直径20PVC电线管沿墙暗敷

  BV:聚氯乙烯绝缘铜芯线

  WC:沿墙暗敷

  FC:沿地暗敷

  CC:沿顶暗敷

  DC插头规格有多少,电源适配器音叉和直插DC插头常见规格,DC插头电源插头的三大分类,dc插座的规格种类等等详情请关注无双电子官网:www.dgchatou.com
