常用USB接口的识别及USB接口标准和作用2016-12-16

来源:http://www.dgchatou.com发布时间 : 2016-12-16 作者: 无极电子 访问量: 997

  常用USB接口的识别及USB接口标准和作用

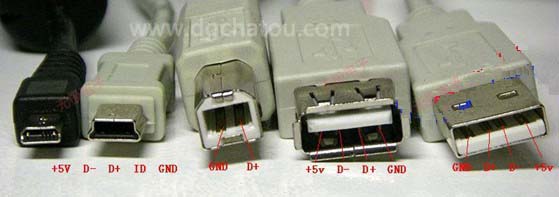

  下面贴一张常见的USB接口图片


  从左往右依次为:miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)

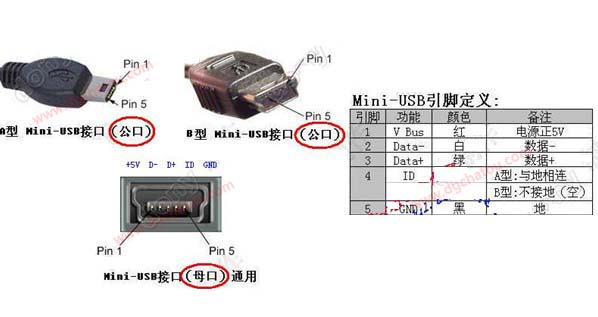

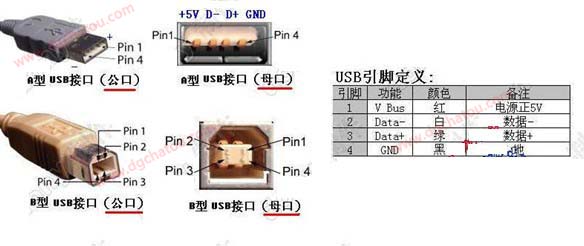

  以下是引脚定义








  其中ID脚在OTG功能中才使用。由于Mini-USB接口分Mini-A、B和AB接口。

  如果你的系统仅仅是用做Slave,那么就使用B接口。

  系统控制器会判断ID脚的电平判断是什么样的设备插入,如果是高电平,则是B接头插入,此时系统就做主模式(master mode)

  如果ID为低,则是A接口插入,然后系统就会使用HNP对话协议来决定哪个做Master,哪个做Slave。

  这些说明为技术人员总结的,仅供参考。

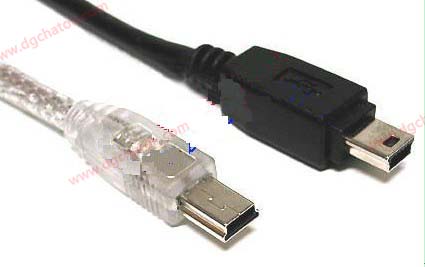

  我们手机上一般用的都是B型Mini-USB口,如图:带Mini-USB接口的USB线。
