usb插头接线图,a型usb插头接线图2016-10-09

来源:http://www.dgchatou.com发布时间 : 2016-10-09 作者: 无极电子 访问量: 3367

 USB插头在日常生活中很常见,手机充电线、鼠标插头、键盘、充电宝、小夜灯、USB插孔风扇等等。我们使用的这些usb插头都是很小的一部分,之前有朋友反馈说在连接前置USB插线时发生过“冒烟事件”,其实每个USB接口能够向外设提供+5V500MA的电流,当我们在连接板载USB接口时,一定要严格按照主板的使用说明书进行安装。绝对不能出错,否则将烧毁主板或者外设。

  正确的使用USB插头需要我们能够准确判别前置USB线的排列顺序,今天无双电子先跟大家分享USB插头的类型。USB插头的类型简单分为三种,下面讲的是根据USB插头的端子来分类的,也是最常见的一类:

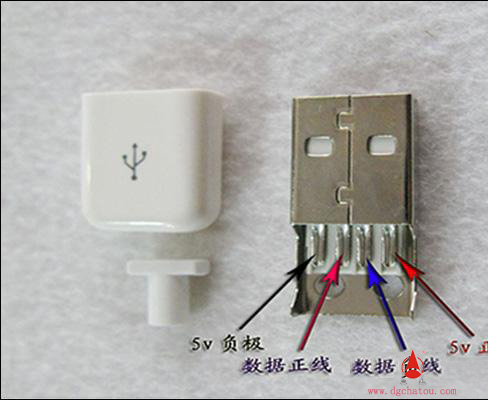

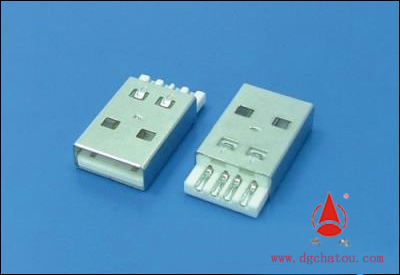

  a)A型:形状如下图,主要用于与机算机的主机(host)相连。


  图一、USBA型Plug

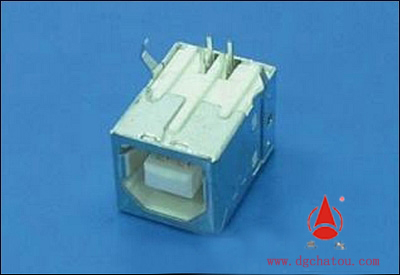

  b)B型:形状如下图,主要用于与计算机外围设备相连,如打印机、扫描仪等。


  图二、USBB型Plug

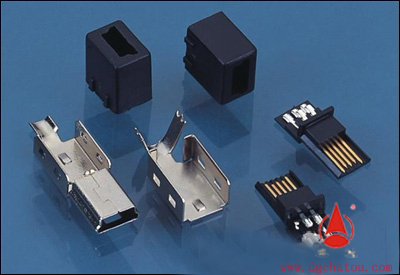

  c)MiniB型:形状如下图,主要用与移动、便携式设备相连,如手机、MP3、数码相机、PDA等。



  图三、USBMiniB型Plug

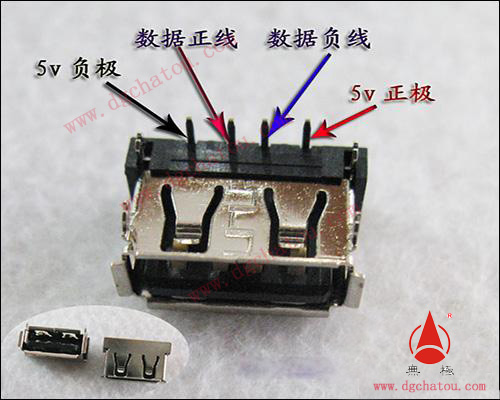

  USBA型插座接线图如下:

  usb插座接线图

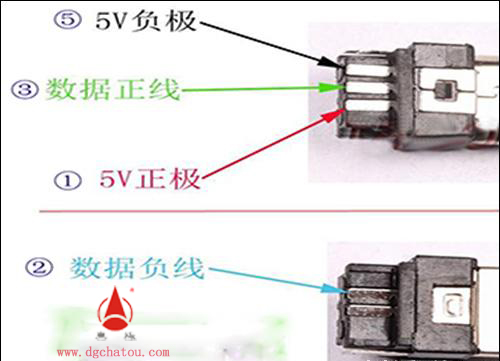

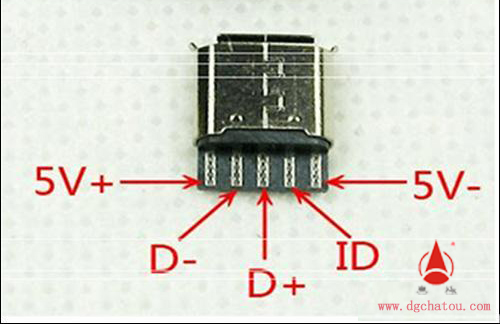

  MiniUSB插座接线图如下:

  设计PCB(印刷线路板)的时候最好还是先到市场上购买合适的USB插座,再用千分尺测量这个插座引脚的间距大小,再画封装,避免封装画得不合适。因为很多插座可能不一定是按标准的,即使是按标准的来,也要考虑到购买的难易程度以及价格。

  USB插座封装有两种:SMT贴片封装和DIP插件封装。

  SMT贴片封装的插座有:USB A型插座、USB Mini-B型插座

  DIP插件封装的插座有:USB A型插座(直插)、USB B型插座(直插)
