USB接口定义详解2016-10-13

来源:http://www.dgchatou.com发布时间 : 2016-10-13 作者: 无极电子 访问量: 1392

  USB是一种常用的pc接口,他只有4根线,两根电源两根信号,如下图。故信号是串行传输的,usb接口也称为串行口,usb2.0的速度可以达到480Mbps。可以满足各种工业和民用需要。USB接口的输出电压和电流是: +5V 500mA 实际上有误差,最大不能超过+/-0.2V 也就是4.8-5.2V 。usb接口的4根线一般是下面这样分配的,需要注意的是千万不要把正负极弄反了,否则会烧掉usb设备或者电脑的南桥芯片:黑线:gnd 红线:vcc 绿线:data+ 白线:data-

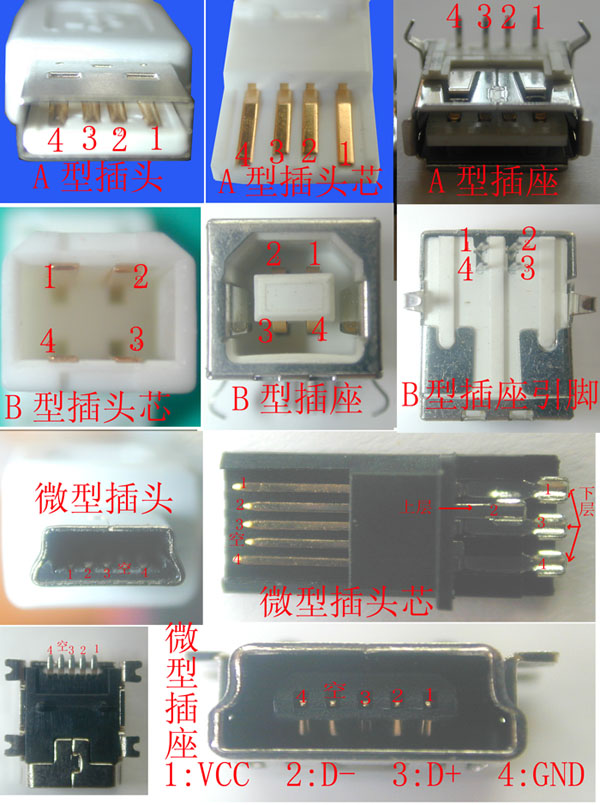

   USB接口定义详解



     --------------------------------------------------------

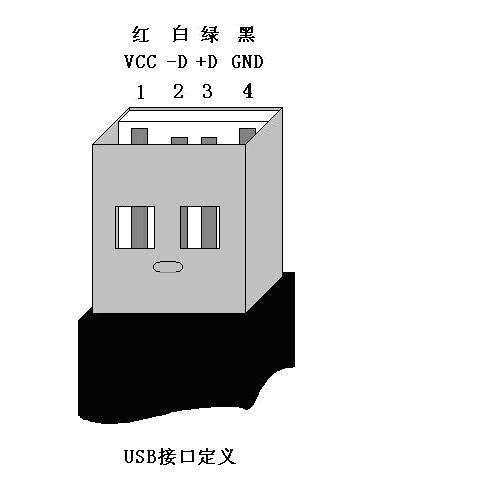

     USB接口定义 颜色

     一般的排列方式是:红白绿黑从左到右

     定义:

     红色-USB电源:    标有-VCC、Power、5V、5VSB字样

     绿色-USB数据线:(正)-DATA+、USBD+、PD+、USBDT+

     白色-USB数据线:(负)-DATA-、USBD-、PD-、USBDT+

     黑色-地线:            GND、Ground

     ---------------------------------------------------------

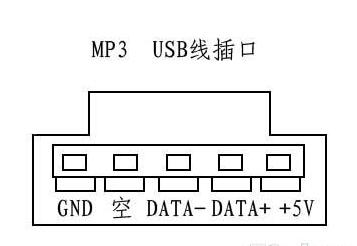

     关于MINIUSB

     一般MINIUSB是5芯的:

     1——VCC

     2——D-

     3——D+

     4——ID

     5——GND

   USB接口定义详解

   USB接口定义详解
